主要测试技术指标及对应的测试要求:

1. 频率误差测试(Frequency Error Measurement)

调制方式：未调制信号

测试信道：802.11b第14信道

测试电压：高，中，低(如为适配器供电，且没有电池，可以只测试常压)

测试设备：首选频率计，如没有可选用频谱仪或接收机(以下是频谱仪的设置)

连接方法：直接将EUT的RF端口与频谱分析仪相连

EUT设置：发射载波方式。

频谱仪设置：

中心频率：测试频率(先找到最大频率点，再使用频谱分析仪的peak Center 功能)

扫描带宽：50-100KHz (足够小的扫描带宽才能是频谱仪的显示精度精确的1Hz)

检波方式：Peak

RBW/VBW：10KHz

结果数据：频率测试结果必须精确到1Hz

合格范围：小于50ppm 即 2484.8758MHz ～ 2484.1242MHz

2. 耦合带宽/载频带宽测试(Occupied Bandwidth and Spread-spectrum Bandwidth / Factor)

调制方式：802.11b调制信号

测试信道：802.11b第14信道

测试电压：高，中，低(如为适配器供电，且没有电池，可以只测试常压)

测试设备：频谱分析仪

连接方法：直接将EUT的RF端口与频谱分析仪相连

频谱仪设置：

中心频率：2484MHz

扫描带宽：50MHz (标准要求为：耦合带宽的2-3.5倍)

RBW/VBW: 300KHz (标准要求为：小于耦合带宽的3%，及<12MHz*3%)

检波方式：Peak MAXHOLD

OBW：分别设置为90% 和 99%

测试结果图：包含90%和99%带宽值

3. 杂散骚扰测试(Unwanted Emission Intensity Measurement)

调制方式：802.11b调制信号

测试信道：802.11b第14信道

测试电压：高，中，低(如为适配器供电，且没有电池，可以只测试常压)

测试设备：频谱分析仪

连接方法：直接将EUT的RF端口与频谱分析仪相连

频谱仪设置：

请注意的是需要将30～2387，2387～2400，2483.5～2496.5，2496.5～12500(MHz)各段内的最大值标示出来。

频谱仪设置：

RBW/VBW: 1MHz

扫描带宽分别为：30～2387，2387～2400，2483.5～2496.5，2496.5～12500 (MHz)

测试限值： 30～2387, 2496.5～12500 (MHz)≦-26dBm

2387～2400，2483.5～2496.5(MHz)≦-16dBm

测试结果：需要将30～2387，2387～2400，2483.5～2496.5，2496.5～12500 (MHz)四段内的最大值分别标示出来。

4. 天线功率误差测试(Antenna Power Error Measurement)

调制方式：802.11b调制信号

测试信道：802.11b第14信道

测试电压：高，中，低(如为适配器供电，且没有电池，可以只测试常压)

测试设备：频谱分析仪，信号源，功率计

连接方法：

测试方法：

1. 设置频谱分析仪(此设置只适用于OFDM等调制的扩频系统)：

a) 中心频率：测试频率

b) RBW/VBW: 1MHz

c) 扫描带宽：0Hz

2. 将信号源的输出端口连接至频谱仪的RF输入端口，再将功率计与频谱仪的IF OUT端口相连(IF OUT在频谱仪的背部面板上)

3. 设置信号源的输出频率为测试频率，输出功率为0dBm，频谱仪设置按照(1)进行，再调节频谱分析仪的Level使功率计的读数为-10dBm.

4. 将EUT的RF输出口与频谱分析仪相连，(频谱仪设置任然按照1进行)，读取功率计的读数为B

5. 功率计读数B+10LOG1/x即为最终结果

6. 测试前需要测试duty cycle(请参考第8项测试)，并记录在报告里

测试结果：测试结果为：(测试值-宣称功率)/宣称功率 * 10^6 * 100%，宣称功率为自己设置，注意应适当改变使测试结果尽量在-30%左右(多信道时，就是结果的平均值保持在这一数值)。

5. 接收机杂散骚扰测试(Limitation of Collateral Emission of Receiver Measurement)

调制方式：802.11b调制信号

测试信道：802.11b第14信道

测试电压：高，中，低(如为适配器供电，且没有电池，可以只测试常压)

测试设备：频谱分析仪

连接方法：直接将EUT的RF端口与频谱分析仪相连

频谱仪设置：

可直接使用软件测试，但注意的是需要将30～1000，1000～12500(MHz)各段内的最大值标示出来。

步骤一：RBW/VBW: 100 KHz

扫描带宽1：30～1000 (MHz)

测试限值：≦-54dBm (4nW)

步骤二：RBW/VBW: 1MHz

扫描带宽2：1000～12500 (MHz)

测试限值：≦-47dBm (4nW)

测试结果：需要将30～1000，1000～12500 (MHz)二段内的最大值分别标示出来。

6. EIRP天线功率测试(Transmission Antenna Gain (EIRP Antenna Power) Measurement)

调制方式：802.11b调制信号

测试信道：802.11b第14信道

测试条件：只有天线增益大于2.14dBi，才需要测试此项目

测试电压：只测试常压

测试设备：功率计, 接收天线，信号源，发射天线，电波暗室

连接方法：

功率计设置：MAX HOLD模式

测试方法：

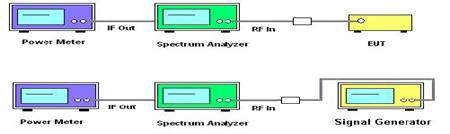

1. 上面左图为测试方法，右图为替代法校准方法;

2. 测试时将EUT置于与测量天线相同高处，旋转测试桌360并更换天线方向以读取最大EIRP;

3. 测试时应用校准数据修正功率计实际读数;

测试结果：将测试结果与传导功率(天线功率误差测试)的测试结果想比较，二者相差不能太多(传导测试值加上天线增益)。有条件的话最好是用OTA实验室测试全方位EIRP。

7. 3dB波瓣带宽测试(Transmission Radiation Angle Width (3dB Beamwidth) Measurement)

调制方式：802.11b调制信号

测试信道：802.11b第14信道

测试条件：只有天线增益大于2.14dBi，才需要测试此项目

测试电压：只测试常压

测试设备：频谱分析仪，接收天线，电波暗室

连接方法：

测试方法：

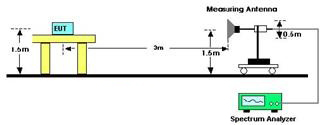

1. 测试时将EUT置于将EUT置于与测量天线相同高处(如上图)

2. 设置频谱分析仪：

中心频率：测试频率

RBW: 1MHz; VBW: 1MHz

Span: 0Hz

扫描时间：等于转台转一圈的时间

扫描方式：单次扫描

3. 按照步骤2进行设置频谱分析仪

4. 同时开启转台和频谱分析仪的扫描(频谱分析仪按signal键)。此时频谱分析仪得出的曲线即为EUT的主频在360度方向的发射功率，将此数据读取出来

结果记录：

根据测试方法步骤4的数据做成方向图，找到最大值并记为Pt, 再分别找到左右方与Pt点相差3dB的最近点，记下左右两点的角度指A1，A2。 ︳A1-A2 ︳即为最终结果。

8. 占空比测试(Duty Cycle Measurement)

EUT模式：Duty Cycle模式，一般WIFI调试软件都含此模式，如没有此项测试则无法进行

测试信道：802.11b第14信道

测试设备：频谱分析仪

连接方法：直接将EUT的RF端口与频谱分析仪相连

频谱仪设置：

Span：0HZ

检波方式：Peak

扫描方式：单次扫描即可

扫描时间：根据实际情况调整，一般数据图清晰可读即可

测试结果主要用于功率误差测试项的计算。

9. 干扰防护和载波侦听(Radio Interference Prevention Capability & Carrier Sense Capability Measurement)
